ARTICLE VENDU AU MÈTRE LINÉAIRE
NAPPE CARBONE BIAXIALE COUSUE ±45° – 200 g/m² – PANEX® 35
Renfort composite en fibres de carbone haute résistance PANEX® 35, sous forme de nappe biaxiale cousue ±45°, destiné aux applications structurelles nécessitant une excellente résistance en torsion et en cisaillement.
DESCRIPTION PRODUIT

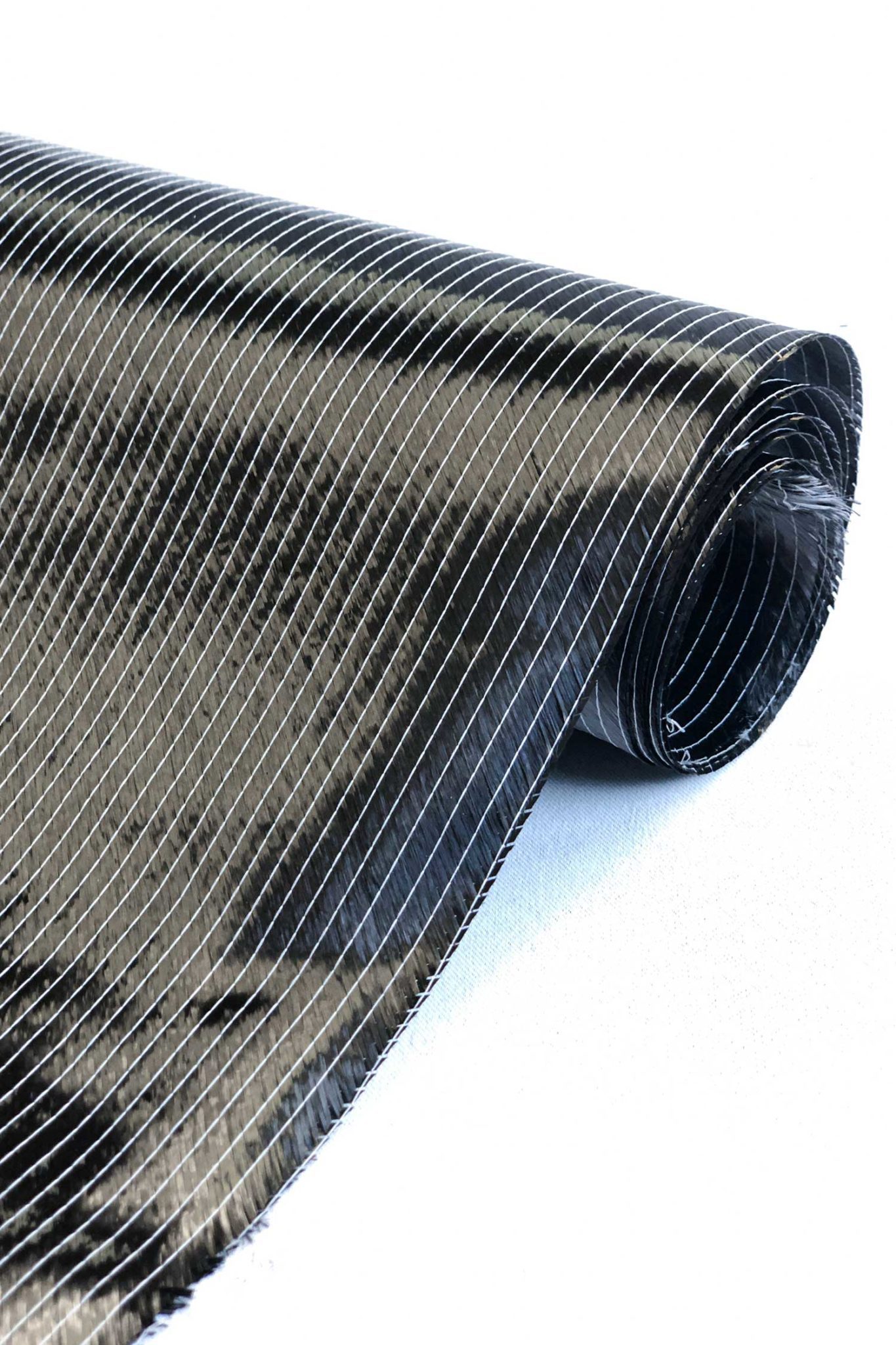

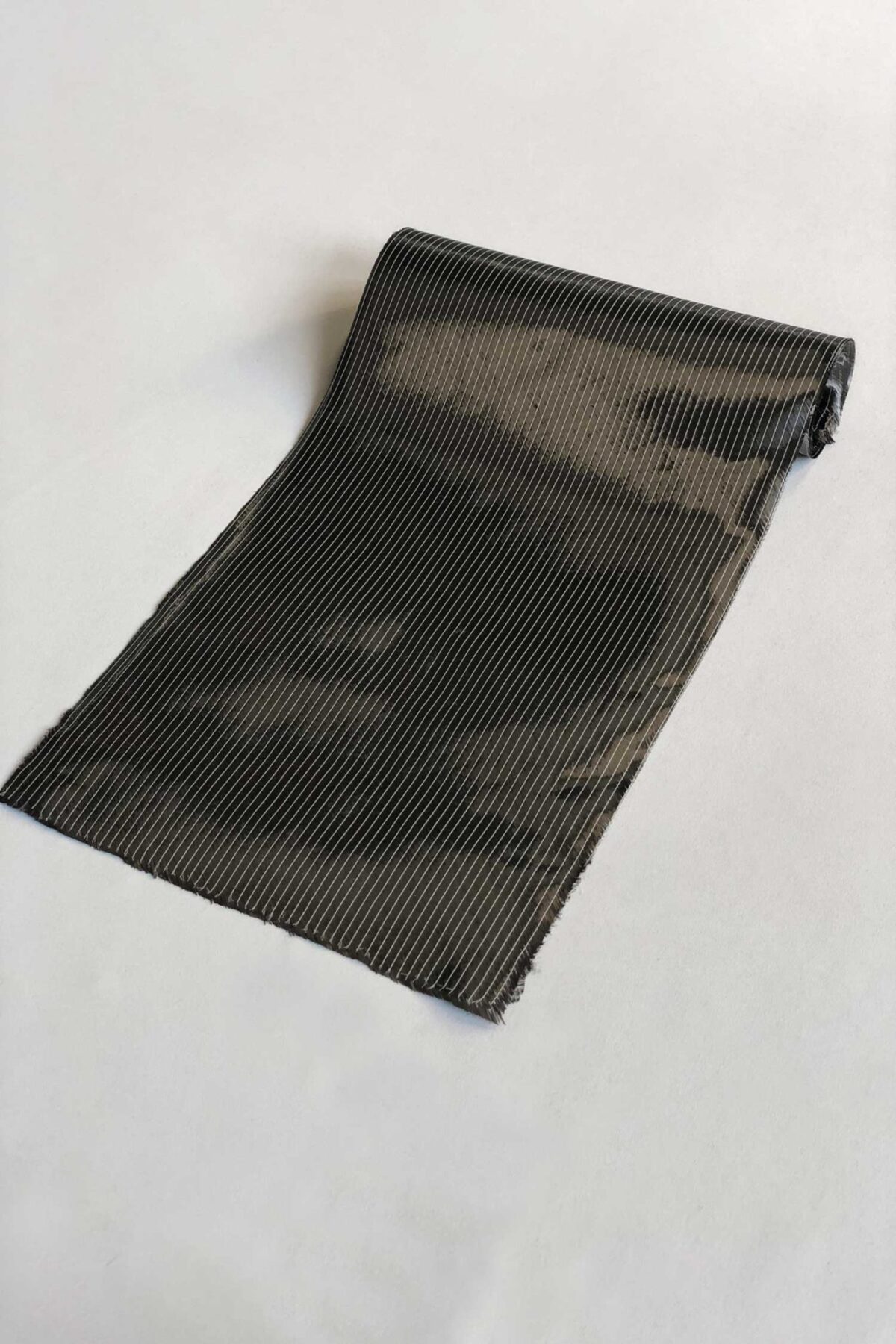

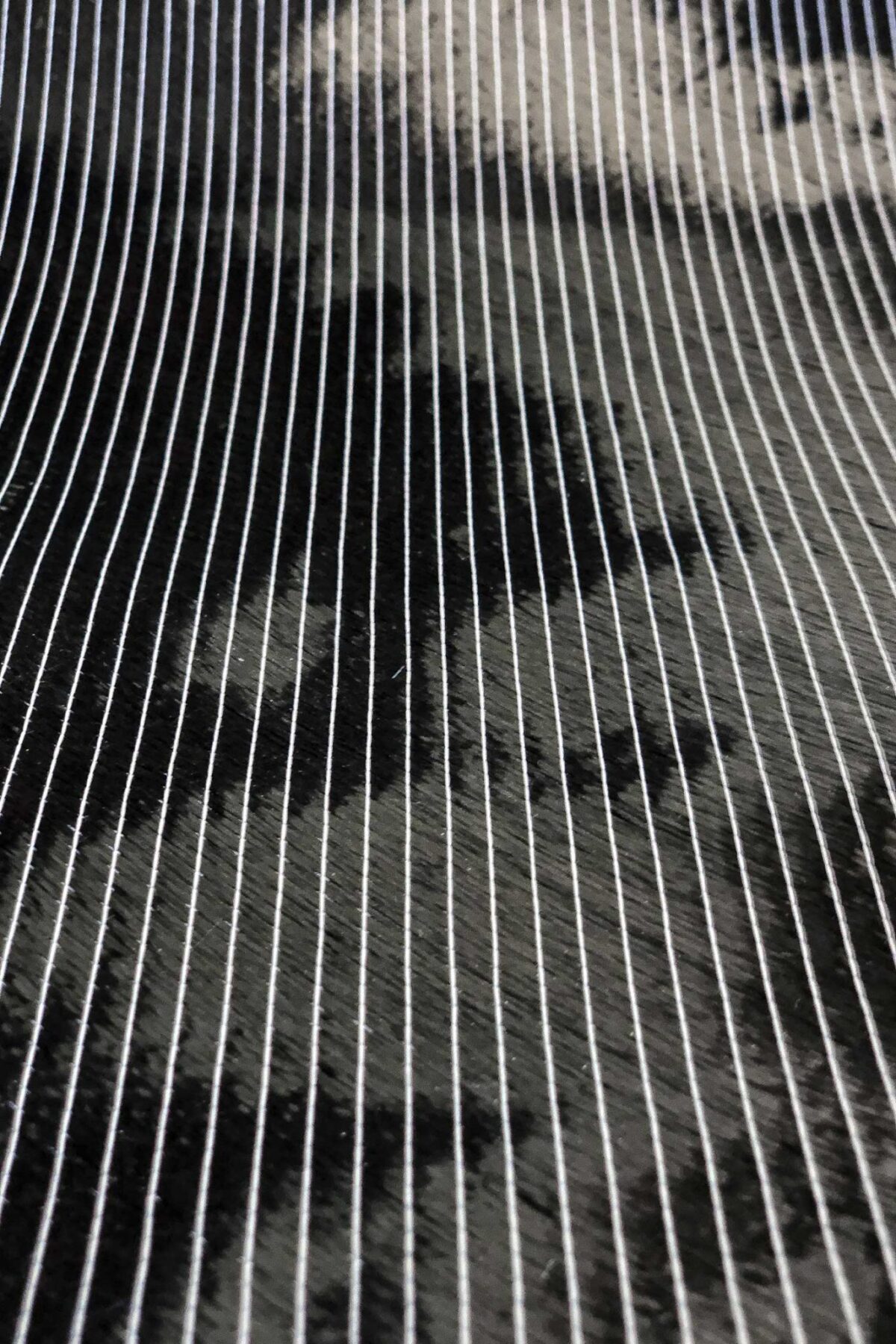

Nappe de fibres de carbone non tissée, constituée de deux nappes orientées à ±45° et maintenues par couture.
Cette configuration permet une répartition homogène des contraintes et une bonne stabilité des fibres lors de la mise en œuvre.
CARACTÉRISTIQUES TECHNIQUES
- Fibre : Carbone PANEX® 35 (Haute Résistance – HS)
- Titrage : 12K (12 000 filaments)
- Orientation : ±45° (biaxial)
- Grammage : 200 g/m²
- Largeur : 310 mm
- Conditionnement : mètre linéaire
PROPRIÉTÉS MÉCANIQUES
- Excellente résistance au cisaillement et à la torsion
- Amélioration de la rigidité en efforts multiaxiaux
- Bon rapport rigidité / masse
- Bonne drapabilité pour pièces techniques
- Maintien des fibres par couture (limite le déplacement lors de l’imprégnation)
MISE EN ŒUVRE
Procédés compatibles :
- Stratification au contact
- Infusion sous vide
- Moulage sous vide / compression
Résines compatibles :
- Époxy
- Polyester
- Vinylester
APPLICATIONS
- Snowboards / skis (renforts en torsion)
- Structures sandwich
- Pièces composites techniques
- Nautisme, sport, prototypage
OBSERVATIONS
- Produit sec (non pré-imprégné)
- Les performances finales dépendent du procédé et de la résine utilisée
- Découpe possible avant stratification
CONSEIL TECHNIQUE – ASSOCIATION AVEC NOYAUX LÉGERS
L’utilisation de carbone UD est particulièrement adaptée aux noyaux à faible densité (paulownia, balsa, bambou mixte), afin d’apporter rigidité et nervosité sans pénaliser le poids.
Cependant, un stratifié 100 % carbone peut générer un comportement trop rigide et peu tolérant.
Nous recommandons des constructions hybrides :
Option 1 – Carbone + verre
- UD carbone 300 g/m²
- Biax carbone ±45° 200 g/m²
- Voile de verre
→ Structure légère, nerveuse, avec un gain de tolérance.
Option 2 – Carbone + lin (recommandé)
- UD carbone 300 g/m²
- Biax lin ±45° ~300–350 g/m²
→ Meilleur amorti, comportement plus progressif, toucher de neige optimisé.
APPROCHE
Le choix des renforts dépend :
- du programme (rando, freeride, piste)
- du poids du rider
- des sensations recherchées
Une combinaison de matériaux permet d’obtenir un équilibre optimal entre poids, performance et confort.
